Универсальный набор фрез для шаблонной хирургии Mistral v.3

Оставить заявку

Хирургический набор Mistral v.3 был разработан с целью оптимизации рабочего процесса при установке имплантов с использованием хирургических шаблонов.

Использование универсального набора фрез позволяет значительно упростить протокол пошагового сверления и обеспечить предсказуемый, спланированный результат работы специалиста.

Библиотеки ImplaStation включают в себя цифровые компоненты хирургического набора Mistral v.3, что позволяет выполнять планирование последовательности сверления с контролем глубины и ширины для всех систем имплантатов на доклиническом этапе.

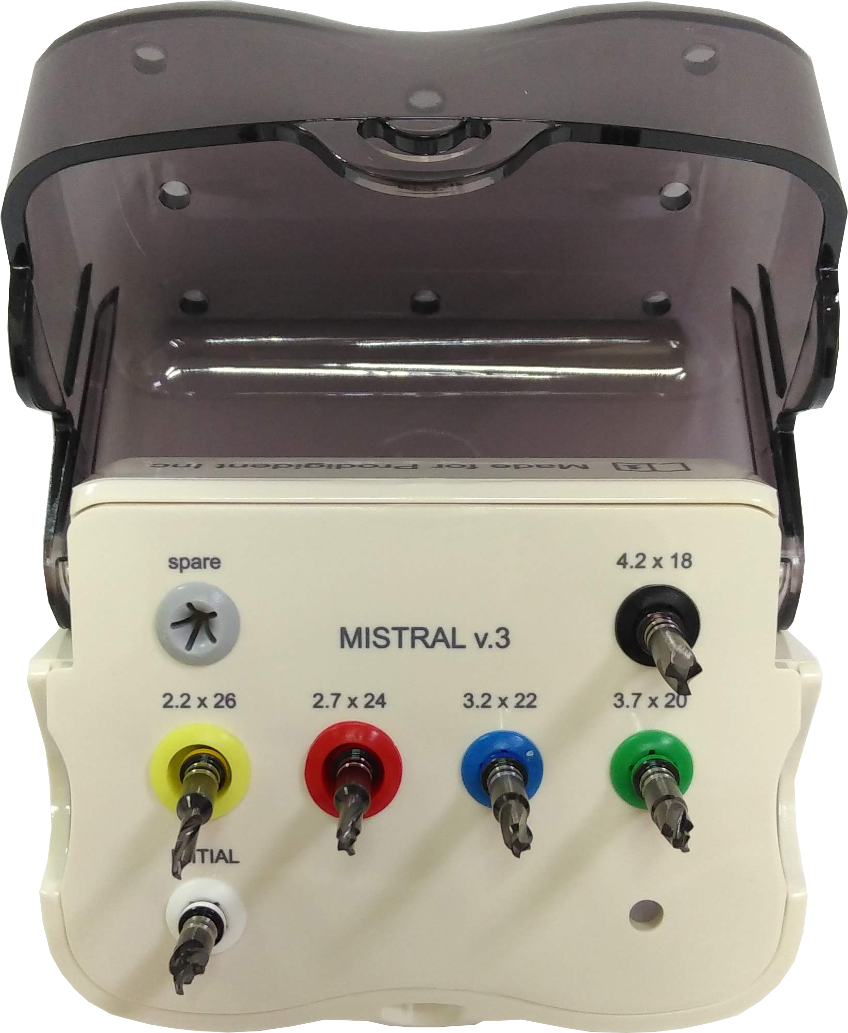

Mistral v3 by ProDigiDent

Отличительные особенности концепции
  • Компактность и простота

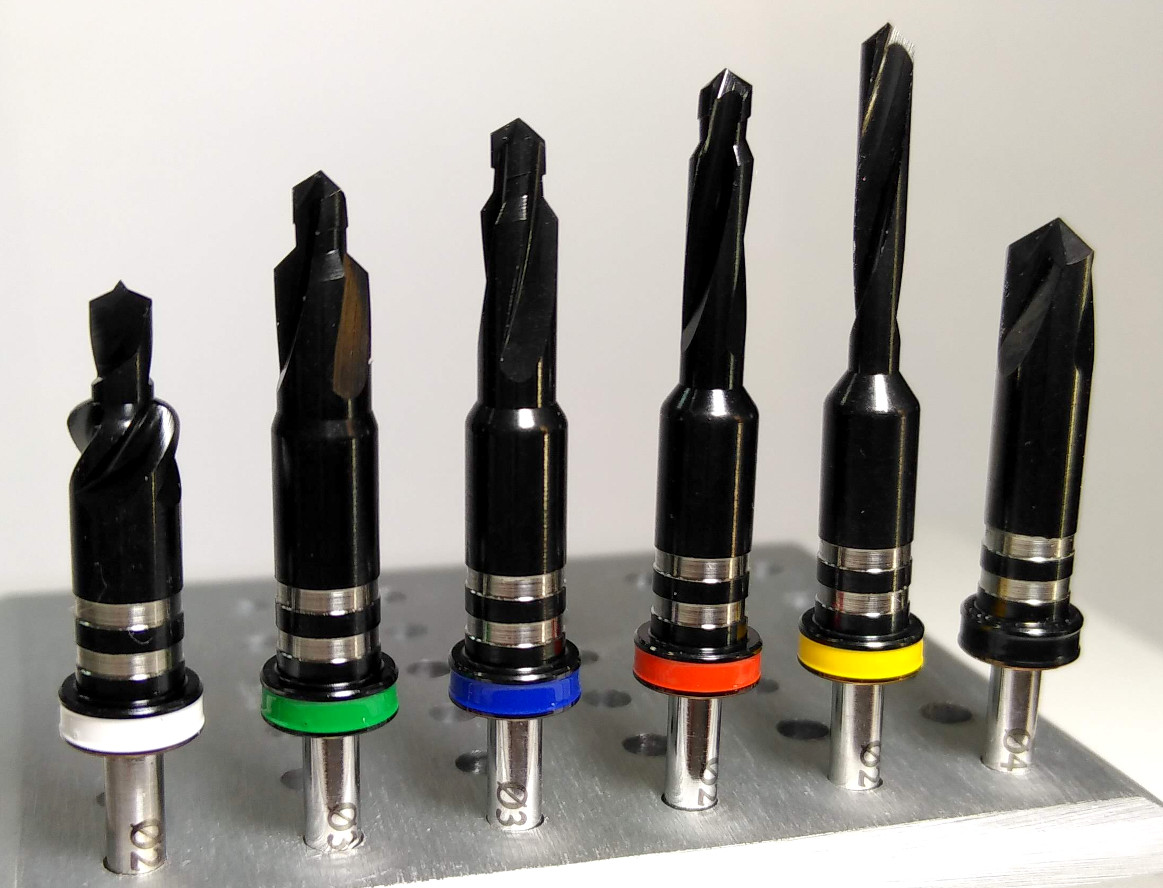

Mistral v.3 представляет собой компактный набор инструментов из 6 фрез, специально разработанный для сокращения протокола сверления. В зависимости от плотности кости, последовательность может варьировать от 2 до 4 сверлений.

  • Стабилизированное сверление

Начальное Сверло стабилизируется втулкой перед сверлением еще до соприкосновения с костью. После начального сверления кортикальной кости следующая фреза в последовательности дополнительно стабилизируется сначала остеотомией, так как апикальная часть фрезы имеет тот же диаметр что и у Начальной Фрезы, а затем втулкой. Начальное Сверло также предназначено для сглаживания острого гребня кости.

  • Универсальность

Размеры каждой дрели были разработаны с учетом параметров большинства систем имплантатов. Таким образом, можно частично или полностью использовать набор Mistral v.3 вместо оригинального хирургического набора.

  • Стерилизация

В набор входит эргономичная и специально разработанная автоклавируемая коробка и лоток.

  • Инновационные Втулки Mistral

Втулки Mistral v.3 Click изготовлены из материала PEEK Medical Grade, который обеспечивает высокую стабильность сверления во время процедуры.

Наружный размер втулки составляет 5,46 мм (для межзубных промежутков от 5,6 мм и более).

Увеличенная высота гильзы (6 мм) уменьшает угловые отклонения сверла на 20% по сравнению с наиболее распространенными гильзами 4-5 мм. Продуманный дизайн линии Mistral v.3 Click позволяет «защелкивать» втулки в шаблон, минуя этап склеивания. Также при необходимости во время процедуры, втулки можно легко извлечь из хирургического шаблона. Все втулки автоклавируемые.

Цифровое планирование имплантации с использование медицинского программного обеспечения ImplaStation

Существует концепция, которую программное обеспечение использует для расчета положения каждого отдельного элемента, такого как имплантат, фреза и втулка. Общая идея концепции заключается в том, что имплантат является первичным объектом. Наконечник сверла виртуально соединен с вершиной имплантата, а окклюзионная поверхность втулки соединена с поверхностью стопора сверла. И если мы меняем длину сверла, мы меняем положение гильзы, увеличивая и уменьшая ее смещение (так называемый offset).

Есть еще два инструмента для изменения протокола сверления.

Первый - это v-фактор. Если мы увеличиваем v-фактор, кончик сверла смещается вглубь от вершины имплантата.

Второй - это вставка в виде кольца, которое надевается на сверло. Mistral v.3 включает в себя два типа вставок - одномиллиметровую и двухмиллиметровую. Во время цифрового планирования имплантации мы можем добавить вставку и изменить положение втулки, тем самым уменьшить расстояние между окклюзионной частью импланта и окклюзионной поверхностью втулки.

Порядок планирования фрез Mistral v.3  в программе ImplaStation
  1. После виртуальной установки импланта пользователь определяет необходимую величину V-фактора (в предустановленных настройках программы 0.5 мм), следующим этапом создания хирургического протокола является размещение Финишного Сверла. Диаметр Финишного Сверла зависит от диаметра имплантата и плотности кости.

    Для кости с минеральной плотностью D1 (HU> 1250) диаметр сверла должен быть равен или немного меньше диаметра имплантата.

    Для D2-D3 (HU 500-850) диаметр сверла должен быть как минимум на 0,3 мм меньше диаметра имплантата.

    Для D4 (HU 350) рекомендуемый диаметр сверла должен быть на 0,5 мм меньше диаметра имплантата.

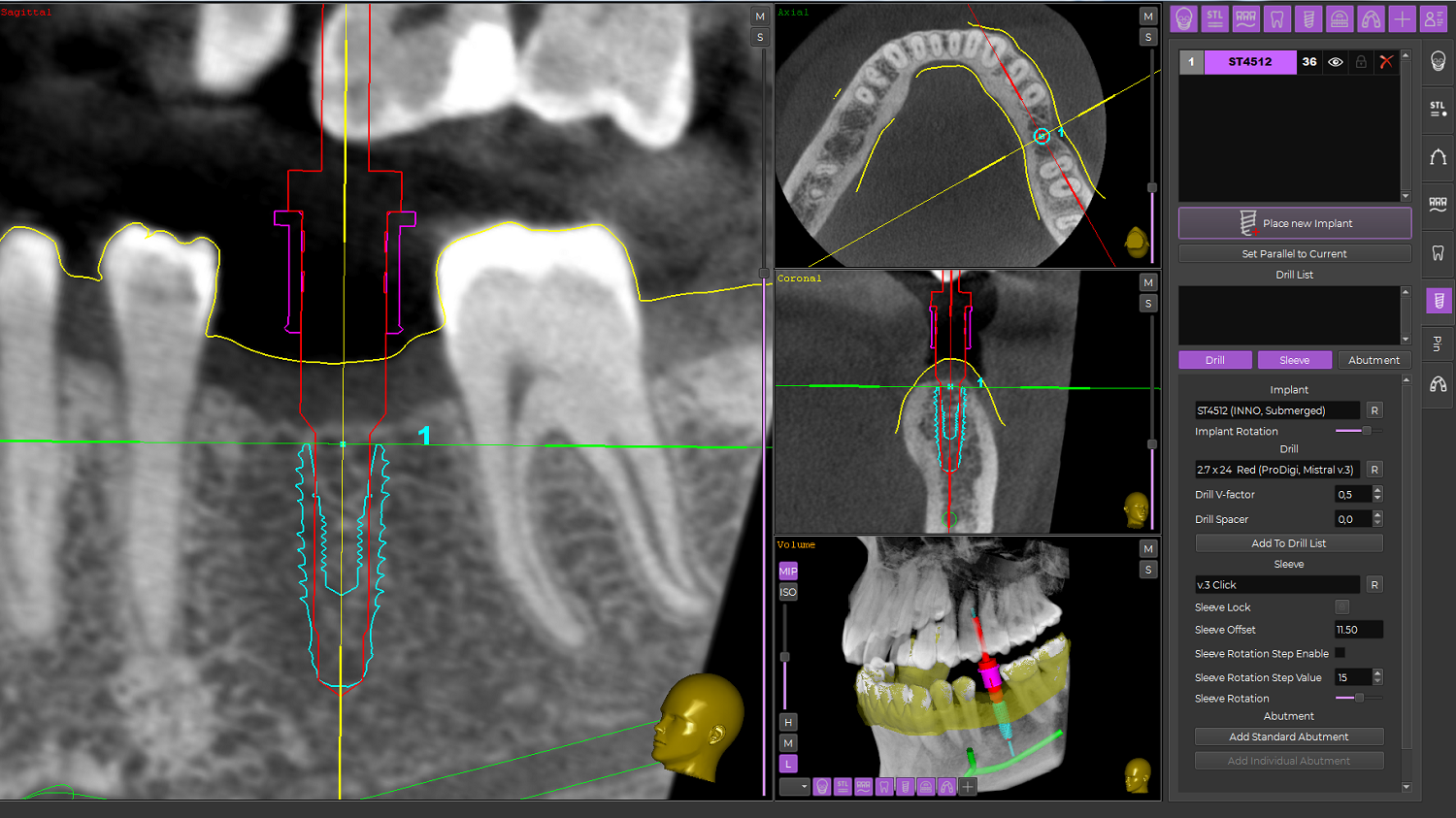

    Finishing drill in ImplaStation
  2. Далее оценивается положение втулки и ее смещение относительно импланта, кости и слизистой. Если необходимо переместить гильзу корональнее, в строке «Быстрый выбор» финишная фреза меняется на более длинную фрезу. При необходимости переместить гильзу апикальнее, в строке «Спейсер» устанавливается необходимое значение, кратное 1мм. Полученный таким образом зазор между стоппером фрезы и стоппером гильзы в ходе операции контролируется хирургом либо по маркировочным кольцом на направляющем цилиндре фрезы, либо путем установки на него специальных колец-спейсеров высотой 1 и 2 мм.)
  3. После корректировки положения втулки нажмите кнопку «Добавить в список сверл». В этом случае положение втулки блокируется, и информация о выбранной финишной фрезе переносится в окно «Список фрез».

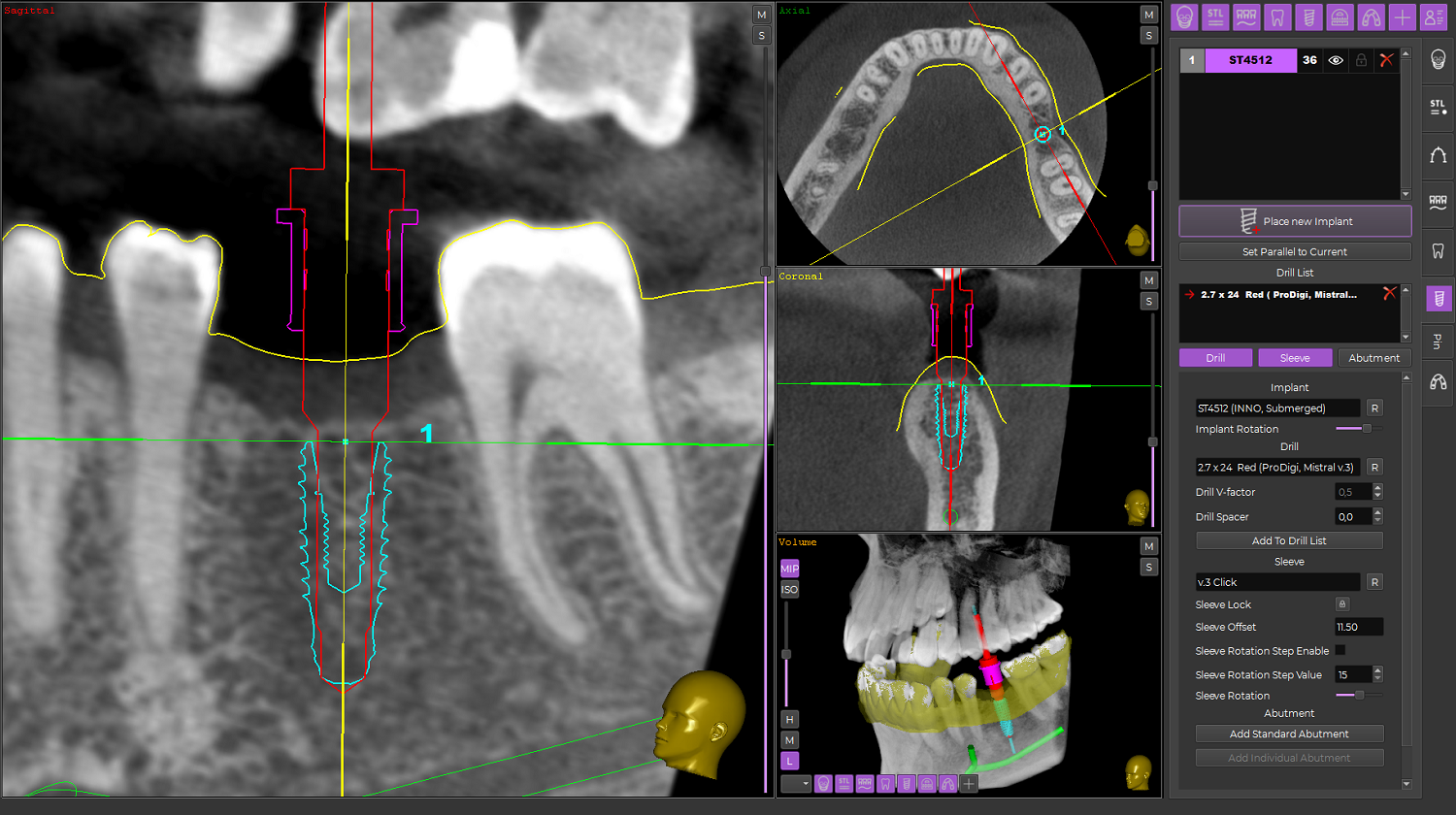

    Drill list in ImplaStation
  4. Затем в строке «Быстрый выбор» выбирается кортикальная фреза 2.3х18 мм. При необходимости, для нее задается значение спейсера и клавишей «Добавить в список фрез» она также добавляется в «Список фрез».
    Cortical cutter_ImplaStation
Общие рекомендации по хирургическому протоколу
  1. Как правило, начальное сверление выполняется с помощью Начального сверла, которое устанавливает правильное направление для последующей подготовки и, при необходимости, сглаживает острый гребень кости.

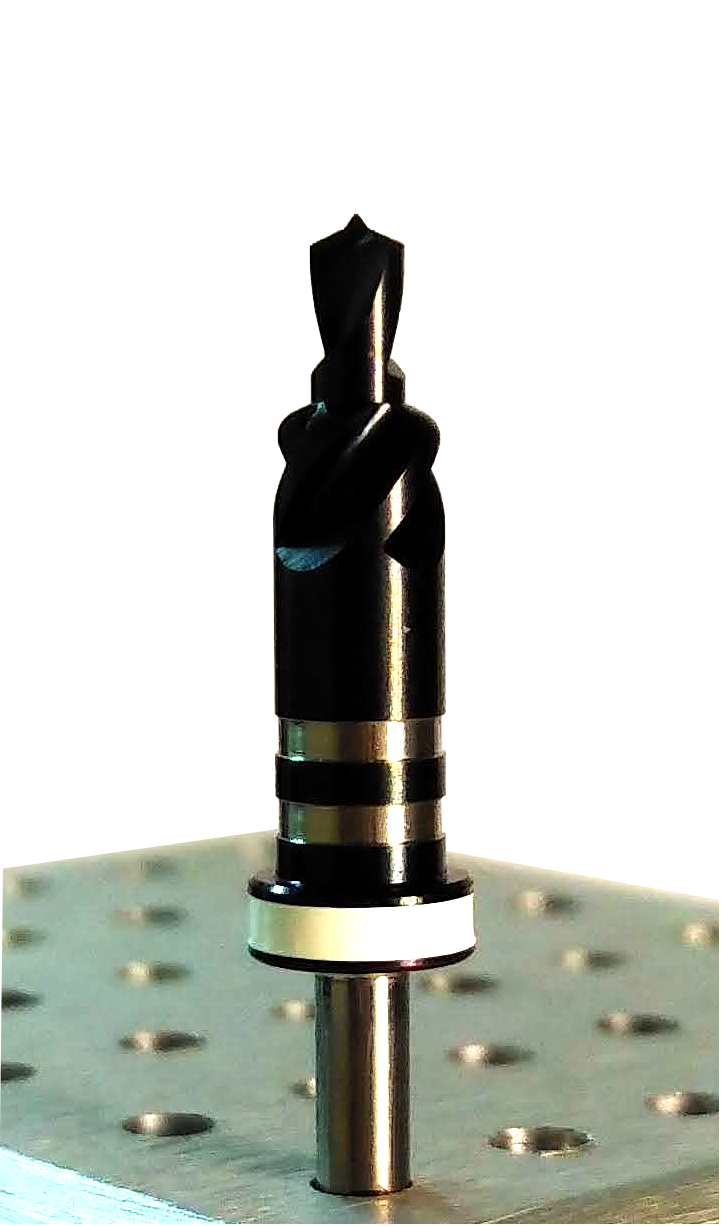

    Initial drill by Prodigident
  2. Второе сверление выполняется финишным сверлом до глубины, указанной в хирургическом протоколе.
  3. Для повышения точности подготовки можно использовать промежуточные фрезы по принципу от более коротких и широких к более длинным и узким. Необходимо контролировать, чтобы диаметр выбранного сверла не превышал диаметр импланта в разных его частях - от окклюзионной до апикальной.
  4. Для финишной подготовки, особенно при минеральной плотности кости 1 (D1), рекомендуется использовать хирургические фрезы и другие инструменты, указанные производителем имплантатов.
  5. Сверление следует выполнять в соответствии с общепринятыми рекомендациями по подготовке кости. Давление на наконечник должно быть минимальным, при достаточной ирригации. В отличие от традиционной имплантации, точность проведения процедуры с использованием хирургического шаблона обеспечивается направляющей втулкой. В случае работы на остром костном выступе необходимо предварительно сгладить его, чтобы избежать соскальзывания сверла на боковые поверхности.

Скачать инструкцию Mistral v.3
Цена - 600 usd *
